À quoi servent les réglettes sur un massicot ? Guide technique complet

Distinguez la réglette de coupe, pièce d’usure située sous la lame, des règles graduées et des butées qui servent au positionnement du papier. Cet article présente leurs rôles respectifs, leur utilisation et les points à contrôler pour obtenir une finition nette.

Ce que vous allez apprendre

  • Comment distinguer réglette de coupe, règle graduée et butée.
  • Comment régler les butées et contrôler le format fini.
  • Quand changer une réglette de coupe sur un massicot DAHLE ou IDEAL.

La réglette de coupe reçoit la lame en fin de course et s’use progressivement. La règle graduée permet de lire une dimension ; les butées positionnent la liasse. Savoir quelle pièce est en cause évite de remplacer une réglette pour un problème de cote, ou de dérégler une butée alors que les dernières feuilles sont mal coupées.

Commencez par identifier la pièce dans la notice du modèle. Les appareils de coupe n’ont pas tous la même construction : une cisaille à levier, une rogneuse rotative et un massicot de pile ne s’entretiennent pas de la même façon.

Mesure rapide Butée de répétition Coupe d’équerre Formats DIN Moins de chutes

Réglette de coupe, règle graduée et butée : trois rôles distincts

Sur un massicot de pile, la réglette de coupe est la pièce d’usure placée sous la lame. Elle ne sert ni à mesurer le papier ni à régler le format fini. Pour ces opérations, la machine utilise des graduations et des butées, selon son équipement.

Pour demander une pièce de rechange, indiquez le modèle et sa référence. Pour expliquer un défaut, distinguez un bord mal coupé, une cote incorrecte et un défaut d’équerrage. Ces trois symptômes ne désignent pas nécessairement le même élément.

Règle graduée

Elle sert à lire une cote directement sur le massicot, sans ressortir une règle externe. Très utile pour recouper un document à une largeur précise.

Butée réglable

Elle permet de caler la feuille toujours au même endroit. C’est la clé pour enchaîner plusieurs coupes identiques avec régularité.

Graduations et butée arrière de l’IDEAL 4305 pour régler la dimension de coupe.

Repères d’angle et d’équerre

Ils aident à garder un bord bien droit et à contrôler que la feuille arrive correctement face à la lame.

Repères de formats

A4, A5, A6, photo, parfois Letter ou des angles de coupe. Ces marquages simplifient le positionnement sans calcul mental.

À quoi servent les graduations et les butées en pratique

Les graduations donnent une cote de départ et les butées permettent de reproduire le placement. Après réglage, contrôlez le premier exemplaire avec un instrument de mesure adapté. Une graduation lisible ne dispense pas de vérifier le format réellement obtenu.

Mesurer rapidement sans sortir un autre outil

Quand la table comporte une règle graduée, relevez la dimension du côté indiqué par la notice. Distinguez la partie conservée de la chute : une lecture faite du mauvais côté peut donner une coupe nette mais un format incorrect.

Répéter la même coupe plusieurs fois

La butée arrière détermine la position de la liasse par rapport à la ligne de coupe. Une fois la cote réglée et le premier exemplaire validé, elle facilite les coupes en série. Vérifiez son immobilisation et le bon appui du papier avant chaque lot.

Conserver une coupe d’équerre

Pour contrôler l’équerrage, partez d’un bord de référence droit et positionnez le papier contre les appuis prévus. Un papier mal taqué ou une liasse qui se déplace sous la presse peut produire un résultat en biais, même si la cote affichée est correcte.

Travailler plus facilement avec les formats standard

Les repères de formats imprimés sur certains massicots permettent de placer rapidement une feuille selon des références connues. Pour passer d’un A4 à un A5, ajuster une marge ou rogner un support photo, ces indications visuelles rendent le travail plus rapide et plus intuitif.

Réduire les erreurs et les pertes de papier

Valider le premier exemplaire évite de reproduire un défaut sur tout un tirage. Contrôlez les dimensions, l’équerrage et le bord coupé, puis répétez ce contrôle après un changement de papier, de cote ou de hauteur de liasse.

Repère visuel : placement à l’œil ou avec guidage

❌

Sans guidage précis

La feuille est placée à l’œil, la mesure varie légèrement, l’angle bouge, le résultat manque de régularité.

✅

Avec graduations et butées

La feuille est plaquée, la cote est répétée, la coupe reste constante, le rendu final est beaucoup plus propre.

Comment régler et contrôler le positionnement du papier

Pour utiliser les graduations et les butées, procédez dans cet ordre. Voici la méthode la plus simple pour travailler proprement.

1

Choisir la cote

Déterminez la dimension finale souhaitée avant de placer la feuille.

2

Régler la butée

Positionnez la butée ou utilisez le repère correspondant au format voulu.

3

Plaquer la feuille

Le papier doit être taqué et en appui contre les butées prévues, sans dépasser la capacité autorisée.

4

Maintenir correctement

Utilisez la presse et les dispositifs de protection conformément à la notice. Ne remplacez pas un serrage prévu par un maintien à la main dans la zone de coupe.

5

Couper sans brusquer

Actionnez la commande selon la procédure du constructeur, avec les protections en place. Arrêtez l’opération en cas de résistance ou de comportement anormal.

6

Contrôler le premier exemplaire

Avant de lancer une série, vérifiez toujours la première coupe. C’est le réflexe qui évite beaucoup de gâchis.

Le bon réflexe : vérifier le format sur un premier exemplaire avant de lancer le tirage. Si la cote varie entre deux lots, contrôlez le placement et le maintien du papier avant de modifier les réglages de la machine.

Le guidage varie selon le type d’appareil

Les systèmes de positionnement varient selon les appareils. Une cisaille peut associer des graduations à une butée ; une rogneuse utilise un rail de coupe ; un massicot de pile dispose généralement d’une presse et d’une butée arrière. Vérifiez l’équipement exact du modèle.

Type de massicot Éléments de guidage Usage principal
Cisaille à levier de bureau Graduations, formats DIN, butée latérale Découpe de documents, dossiers, flyers, feuilles imprimées
Rogneuse rotative Règle latérale, grille, rail de guidage, repères d’angle Travaux soignés, affiches, photos, supports souples, rognage précis
Massicot professionnel ou de pile Règle de précision, butée réglable, lecture fine de la cote Coupe répétitive, petits tirages, atelier, reprographie, finition

Pour une série de formats identiques, vérifiez la stabilité de la butée et la répétabilité du placement. Pour des travaux où les cotes changent souvent, regardez aussi la facilité de lecture et de réglage. Ce sont des critères distincts de l’état de la réglette de coupe.

Comment changer la réglette de coupe sur un massicot DAHLE ou IDEAL

Dans le langage atelier, changer la réglette d’un massicot professionnel désigne le plus souvent le remplacement de la réglette de coupe, c’est-à-dire la pièce d’usure située sous la lame. Cette pièce absorbe les impacts répétés de la coupe et finit logiquement par marquer, ce qui peut nuire à la netteté du résultat sur les derniers millimètres du papier.

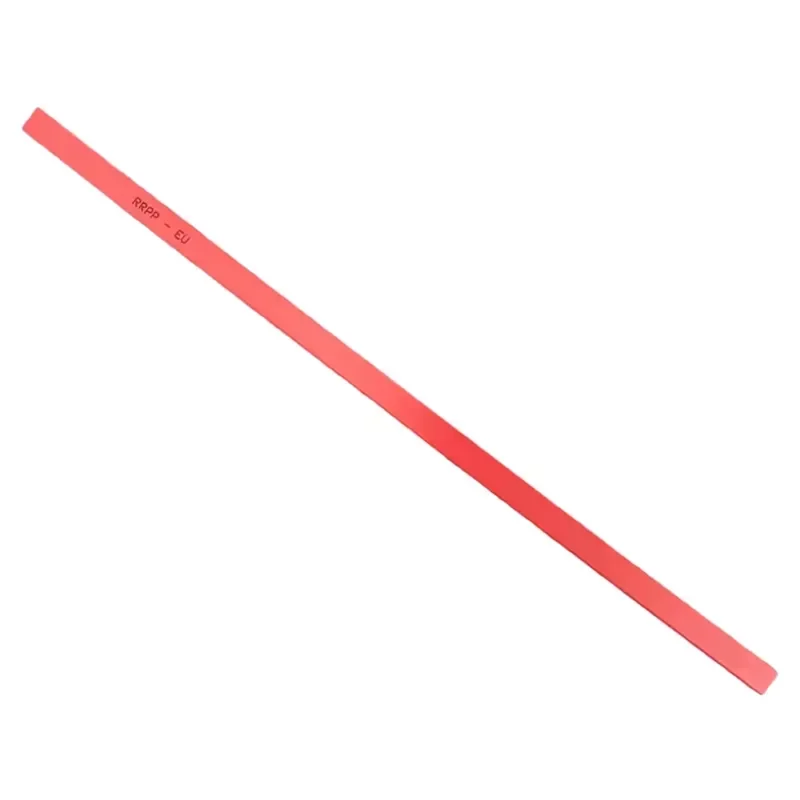

Réglette de coupe de remplacement DAHLE : cette pièce d’usure sous la lame est distincte de la règle graduée et de la butée.

Comment changer la réglette sur un massicot DAHLE

Sur les massicots DAHLE, la réglette de coupe se remplace de manière progressive : on commence d’abord par exploiter une nouvelle arête avant de monter une pièce neuve. Sur les modèles DAHLE 842, 846 et 848, la logique prévue par le constructeur consiste à retirer la réglette de coupe, à la faire pivoter par quarts de tour pour utiliser successivement plusieurs faces, puis à la remplacer lorsqu’elles sont toutes consommées. En pratique, il faut intervenir machine arrêtée, zone de coupe dégagée, sans forcer l’extraction, puis remettre la nouvelle réglette bien en place avant de contrôler de nouveau la qualité de coupe. C’est une petite opération d’entretien, mais elle a un vrai impact sur la précision et sur la propreté du bord coupé.

Comment changer la réglette sur un massicot IDEAL

Pour les coupe-papier IDEAL, le terme réglette désigne souvent cette même réglette de coupe sacrificielle placée sous la lame. Sur l’IDEAL 4305, la notice indique qu’il suffit de soulever la réglette à la main pour la retirer, puis de la tourner ou de la remplacer si nécessaire. Le fabricant précise qu’une même réglette peut être utilisée sur plusieurs positions avant son remplacement complet, ce qui permet d’en prolonger la durée de service. Sur l’IDEAL 4350, la marque précise en plus que la réglette de coupe se change latéralement, sans outil et en sécurité. Une fois la réglette remise en place, le bon réflexe consiste à refermer correctement le système de pression, puis à réaliser une coupe test avant de reprendre une série.

Comment contrôler l’équerrage du papier coupé

Un défaut d’équerrage concerne l’angle du bord coupé, pas seulement sa netteté. Vérifiez d’abord le taquage, les appuis et le maintien de la liasse. Procédez uniquement aux contrôles accessibles à l’utilisateur indiqués dans la notice.

Contrôler une coupe d’essai

Sur une coupe d’essai réalisée conformément à la notice, contrôlez le format avec une règle adaptée et l’angle avec une équerre. Comparez ensuite le haut et le bas de la liasse. Recommencez après un nouveau placement du papier pour voir si l’écart se répète.

Si le défaut persiste avec un papier correctement positionné et une liasse adaptée, relevez l’écart et contactez le service technique. Ne modifiez pas l’alignement de la lame ou d’un dispositif de sécurité pour compenser le défaut.

Pour un bord incomplet ou irrégulier sur les dernières feuilles, consultez les consignes de contrôle de la lame et de la réglette de coupe. Pour une cote ou un angle incorrect, examinez d’abord le positionnement et le serrage. Les deux vérifications répondent à des symptômes différents.

Les limites des repères et des butées

Les graduations et les butées facilitent le positionnement. Elles ne remplacent pas une lame en état, une réglette adaptée lorsqu’elle est prévue, un serrage correct et le respect de la capacité de coupe.

  • Elles ne corrigent pas une lame émoussée.
  • Elles ne compensent pas une feuille mal plaquée.
  • Elles ne remplacent pas la pression du presse-papier sur certains modèles.
  • Elles ne garantissent pas la précision si la butée ou la table sont déréglées.
  • Elles ne permettent pas de dépasser la capacité de coupe annoncée par le constructeur.

Les erreurs de positionnement les plus fréquentes

Un défaut peut venir du placement, du serrage, de l’usure ou d’un réglage. Relevez le symptôme avant d’intervenir : dimension erronée, coupe en biais, bord déchiré ou dernières feuilles non séparées.

Erreur Conséquence Bon réflexe
Lire la mesure du mauvais côté Coupe trop courte ou trop longue Toujours vérifier la référence de lecture avant la première coupe
Ne pas mettre le papier en appui contre la butée Décalage et coupe en biais Mettre le document en appui franc avant d’actionner la lame
Lancer une série sans test préalable Erreur répétée sur tout le lot Toujours valider le premier exemplaire
Couper trop d’épaisseur d’un coup Feuilles qui glissent ou bord irrégulier Respecter la capacité réelle du massicot papier

FAQ sur les réglettes d’un massicot

La réglette de coupe sert-elle à mesurer ?

Non. La réglette de coupe est une pièce d’usure sous la lame. Les règles graduées et les butées, quant à elles, servent à lire une dimension, à positionner le papier ou à répéter une coupe.

Peut-on couper sans réglette de coupe ni guidage ?

La réglette de coupe doit rester en place sur un appareil conçu pour en utiliser une. Les graduations et les butées ont une autre fonction : elles permettent de régler et de répéter le placement. Respectez toujours l’équipement et la procédure prévus pour votre modèle.

Une butée est-elle la même chose qu’une réglette ?

Non. La réglette de coupe est une pièce d’usure sous la lame. La butée positionne le papier par rapport à la ligne de coupe. La règle graduée permet de lire une dimension. Ces éléments sont complémentaires, mais ne sont pas interchangeables.

Quelles pièces distinguer sur une rogneuse rotative ?

Sur une rogneuse rotative, distinguez le rail qui guide la lame, les repères qui positionnent le papier et une éventuelle bande de coupe remplaçable. La présence et l’entretien de cette dernière dépendent du modèle : consultez sa notice.

Que faire si la coupe n’est plus parfaitement droite ?

Contrôlez le placement, le maintien et le format d’un exemplaire d’essai. Comparez le dessus et le dessous de la liasse. Si le défaut se répète, arrêtez la série et faites vérifier la machine selon les consignes de sa notice.

Ce qu’il faut retenir

Sur un massicot, la réglette de coupe et les éléments de guidage remplissent des fonctions différentes. La première reçoit la lame et s’use au fil des coupes ; les règles graduées et les butées servent à mesurer et à positionner le papier. Contrôler ces éléments aide à obtenir des coupes régulières.

Si vous cherchez un massicot papier précis, ne regardez pas seulement la longueur de coupe ou la capacité en feuilles. Observez aussi la qualité du guidage, la lisibilité des graduations, la présence d’une vraie butée et la stabilité du système de réglage. C’est souvent là que se joue la différence entre un résultat moyen et une finition vraiment professionnelle.

Retrouvez les accessoires pour massicots et cisailles, puis contrôlez la compatibilité de la réglette avec la référence de votre machine.

Pour approfondir ce sujet, retrouvez nos guides et conseils sur les massicots.
