Cisaille A1

Une grande longueur pour des supports réellement grands

L’A1 mesure 594 × 841 mm. Une coupe de 1 100 mm laisse une marge pour ce format, mais le poste complet reste à vérifier : plateau, appuis, tablette et réception. Les grands plans ou affiches peuvent peser sur leur zone de maintien si les parties qui dépassent ne sont pas soutenues.

Pour un atelier traitant surtout l’A2, les cisailles A2 de table ou sur pied constituent une comparaison utile. Le choix de l’A1 doit répondre au support d’entrée et aux reprises prévues, plutôt qu’à la seule volonté de prendre la plus grande machine. Les cisailles papier et d’atelier selon leur configuration situent les autres longueurs disponibles.

Un document de 841 mm tient dans la longueur utile de 1 100 mm, mais cela ne suffit pas à définir le travail. Relevez aussi sa largeur, les marges à retirer et le sens de chaque reprise. Les plans roulés et les grandes affiches doivent pouvoir être positionnés sans entraîner la partie déjà maintenue.

Comparer les configurations disponibles

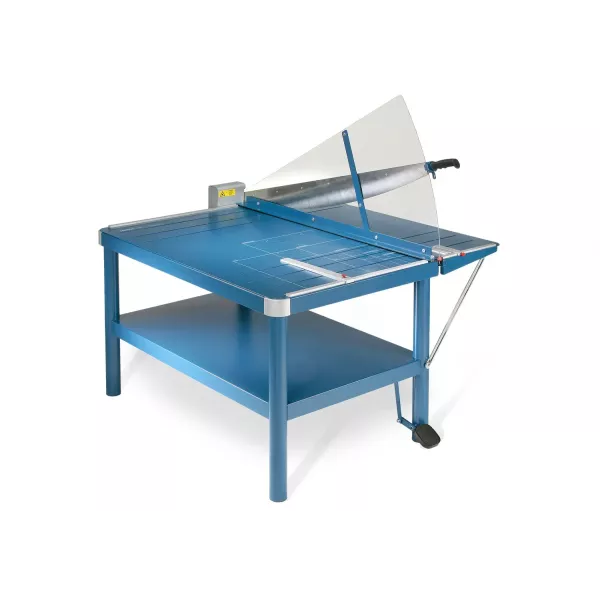

Les quatre références offrent 1 100 mm de coupe sur un poste sur pied. DAHLE 585 et IDEAL 1110 11101100 sont des versions matériaux ; DAHLE 586 et IDEAL 1110 11102100 sont des versions papier. La longueur commune ne rend pas les lames équivalentes. Les versions papier annoncent 20 feuilles à des grammages distincts : 80 g/m² pour DAHLE et 70 g/m² pour IDEAL.

Sur l’IDEAL 1110, la référence indique la lame

La 1110 référence 11101100 utilise une lame matériaux à 75°. La référence 11102100 utilise une lame papier à 25°. Elles partagent une silhouette et un poste, mais leur destination diffère. Pour conserver la configuration lors de l’entretien, identifiez la référence complète.

Les cisailles IDEAL et les deux versions de la 1110 permettent de comparer cette différence. Chez DAHLE, la 585 matériaux et la 586 papier répondent au même principe de distinction. Une capacité papier ou une hauteur mécanique ne doivent pas être transférées d’une version à l’autre.

Les jeux de remplacement IDEAL suivent cette distinction : 9000360 pour les matériaux et 9000361 pour le papier. Pour l’entretien, partez de la référence complète de la machine et de celle des pièces montées. Une ressemblance sur photo ne doit pas conduire à changer involontairement la configuration.

Pédale et tablette : maîtriser le placement

La pédale commande le maintien sur les postes concernés. Elle facilite l’immobilisation des grands supports une fois leur position contrôlée. La tablette apporte un appui supplémentaire ; prévoyez son déploiement dans l’espace de travail et dans les passages autour de la machine.

Le laser est une option sur certains DAHLE, pas un équipement commun aux quatre machines. Les postes grand format DAHLE avec accessoires à vérifier permettent de repérer ces configurations. Réglez butée et appuis pour obtenir une cote régulière, puis mesurez un premier résultat : le guidage visuel ne remplace pas le contrôle d’équerrage.

Sur ces machines, l’action de la pédale et le mouvement du bras ont des fonctions différentes. Le pied commande la presse ; le bras réalise la coupe. Préparez le document et le bord de référence avant de serrer, en conservant une position de travail conforme à la notice.

Organiser la préparation et la réception des grands formats

Une affiche ou un plan grand format occupe de la place avant d’être introduit dans la cisaille. Prévoyez un espace propre pour le dérouler, le repérer et le présenter à plat. Après la coupe, les pièces finies doivent pouvoir être déposées sans tomber ni se mélanger aux chutes.

Le plateau avec tablette des DAHLE 585 et 586 atteint 1 165 × 1 135 mm selon leur documentation. Sur l’IDEAL 1110, la largeur totale passe de 830 à 1 060 mm lorsque la tablette est déployée. Ajoutez les dégagements nécessaires à la manipulation et au mouvement du bras : ces dimensions ne représentent pas à elles seules l’espace de travail complet.

Pour une série d’affiches identiques, contrôlez la première pièce avant de conserver la même cote. Pour des matériaux, examinez également le bord coupé : une dimension correcte peut masquer un écrasement ou un arrachement. Un essai du support réel est plus instructif qu’une comparaison fondée seulement sur la hauteur maximale.

Capacité et installation d’un poste A1

Sur les versions papier, gardez le grammage de référence dans votre estimation de liasse. Sur les versions matériaux, la hauteur de 4 mm reste conditionnelle à la matière. Pour du carton, passez par les configurations matériaux pour carton et supports rigides avec composition et épaisseur précises ; un maximum mécanique ne valide pas tous les supports.

Ces postes pèsent plusieurs dizaines de kilos et demandent une installation dédiée. Relevez les dimensions exactes, les accès de livraison et la place du bras. Prévoyez la préparation et la réception des grandes feuilles. Après la coupe, utilisez les protections et le verrouillage selon la notice et gardez l’entretien compatible avec la lame montée.

Pour approfondir ces repères, consultez le choix d’une cisaille de grand format pour un atelier. Faites dimensionner votre poste de découpe A1 avec le support exact, les cotes d’entrée et de sortie, ainsi que le plan de l’espace disponible.

Questions fréquentes sur les grandes cisailles A1

Une lame matériaux est-elle meilleure qu’une lame papier ?

Elles répondent à des usages différents. Pour des documents papier, une configuration papier apporte une capacité de référence adaptée à ce travail. Une lame matériaux n’est pas une version supérieure permettant de couper automatiquement toutes les matières.

Les quatre modèles coupent-ils 20 feuilles ?

Non. Le tableau attribue cette capacité de référence aux versions papier, avec un grammage propre à chaque fabricant. Elle ne doit pas être transférée aux modèles matériaux. Vérifiez les conditions de la fiche et le résultat avec votre document.

Peut-on exploiter les 4 mm sur n’importe quel carton ?

Non. La matière, sa structure et sa rigidité modifient la difficulté de coupe. DAHLE précise que la hauteur maximale de ses versions matériaux ne s’utilise pas intégralement sur tous les supports, notamment pas comme capacité de pile papier.

Le laser est-il fourni sur toutes les cisailles A1 ?

Non. Chez DAHLE, l’indicateur laser est un accessoire optionnel sur les modèles concernés. Il aide au repérage, mais ne remplace ni la butée ni la presse. Vérifiez la composition exacte de l’offre avant de compter sur cet équipement.
