Longueur de coupe
Longueur maximale de la ligne de coupe.
Caractéristiques clés :
|
Longueur de coupe 680 mm |
Hauteur de coupe 80 mm |
|
Entraînement de lame Électromécanique |
Table soufflante Non |
Un massicot de 680 mm pour les ateliers dont les formats de départ dépassent les possibilités d’une machine de 56 cm.
14 929,00 € HT
Épaisseur des piles, cadence de production et réglage de la pression : nous vous aidons à valider ce massicot à presse hydraulique pour votre atelier.
Référence : 68801011Les repères de coupe pour choisir un modèle adapté à vos documents et à votre travail.
Longueur maximale de la ligne de coupe.
Épaisseur maximale de la pile. Le nombre de feuilles dépend de l’épaisseur du papier.
Distance maximale disponible derrière la ligne de coupe pour positionner le papier.
Les valeurs reprennent les caractéristiques du constructeur. Les aiguilles représentent des dimensions ou une capacité de coupe, pas une note de qualité. L’échelle est adaptée à la valeur affichée : comparez les chiffres et les unités entre les modèles.
La longueur de coupe indique la largeur maximale de la coupe. Sur un massicot, la hauteur de pile indique l’épaisseur du lot et la profondeur d’insertion correspond à l’espace disponible derrière la lame.
Une capacité en feuilles vaut pour le grammage indiqué. Une hauteur en millimètres ne se convertit pas en un nombre unique de feuilles. Pour les cisailles à matériaux, respectez les matières et les épaisseurs admises par la notice, ainsi que la lame montée sur la machine.

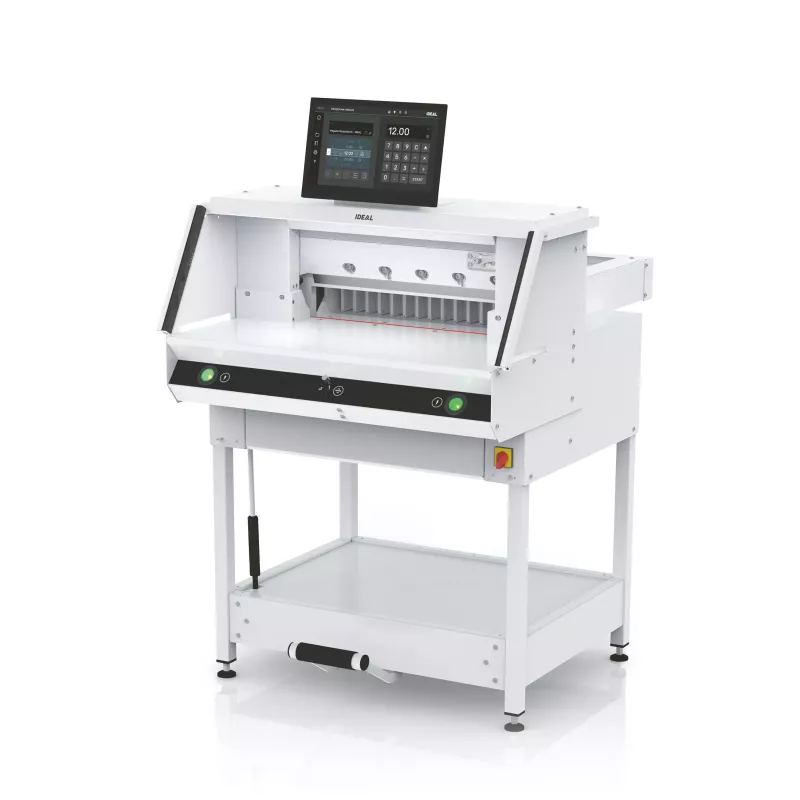

Le THE 68 répond d’abord à une contrainte de format. Sa longueur de coupe et sa profondeur d’insertion de 680 mm permettent d’aborder des travaux plus larges, dont l’A2, sur une table standard. Il conserve les commandes programmables de la gamme THE pour organiser les séries de finition et retrouver les réglages des travaux récurrents.
Une feuille A2 mesure 420 × 594 mm : son grand côté dépasse la largeur de coupe d’un THE 56, mais entre dans les 680 mm du THE 68. Ce repère explique l’intérêt du modèle sans suffire à valider chaque travail. Il faut considérer les marges de l’impression, les fonds perdus, le format avant première coupe et l’orientation imposée par les reprises.
Dessinez le parcours d’un lot : recadrage initial, séparation des poses, rotation puis finition. Vérifiez la dimension présentée sous la lame à chaque étape. Si tous les travaux restent dans 560 mm, le massicot programmable IDEAL THE 56 offre une autre réponse au besoin de programmation.
La version THE 68 standard privilégie la largeur de coupe. Le soufflage appartient à la configuration THE 68 LT.
Le THE 68 convient lorsque la largeur est indispensable mais que les piles restent faciles à déplacer sur une table standard. Pour choisir, le nombre de feuilles par lot ne suffit pas : un papier plus épais, une grande surface et plusieurs retournements peuvent rendre les manipulations plus exigeantes.
Le THE 68 LT avec table soufflante conserve la même longueur et la même hauteur de coupe. La différence se situe entre les coupes, au moment de déplacer le papier. Faites donc comparer les deux configurations sur un travail représentatif, en comptant les reprises de pile et en tenant compte de l’organisation du poste.
La presse est hydraulique, avec un effort réglable de 250 à 1 000 daN ; la lame est électromécanique. Le grand écran de 15,6 pouces réunit la programmation des séquences et le réglage du maintien. Un programme utile décrit un travail précis : donnez-lui un nom qui permette de distinguer le format initial, la finition et la version de l’impression.
La fausse presse réduit la hauteur disponible de 80 à 77 mm et porte la coupe minimale annoncée à 60 mm, contre 15 mm sans elle. Vérifiez ces limites si le plan de coupe se termine par de petites pièces. Speedcut est une option séparée. Pour préparer les contrôles de début de série, consultez les erreurs à éviter au massicot.

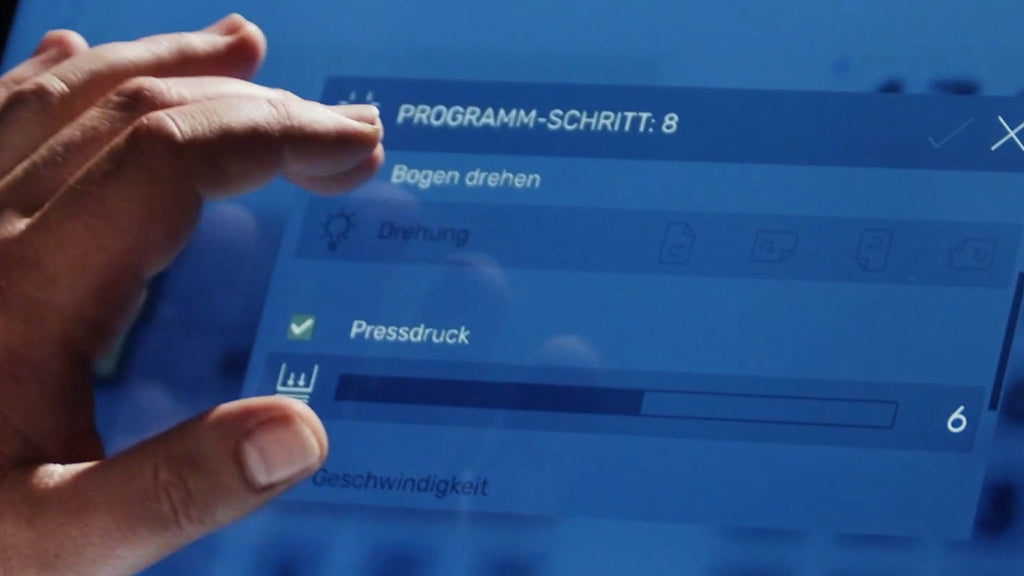

Interface commune à la gamme THE : le réglage de pression fait partie de la préparation du travail. Illustration fabricant sur THE 56.
Un massicot plus large demande une organisation cohérente autour de lui : où arrive la pile, où attend-elle entre deux opérations et où repart le lot terminé ? Les tables latérales 9000552 pour la gamme THE créent des appuis supplémentaires, mais augmentent la largeur du poste. Relevez les accès et l’espace de circulation avant de fixer la configuration.
Le consommable adapté à cette largeur est le lot de six réglettes 9000045 pour THE 68. Ne le confondez pas avec celui du THE 56. La qualité des dernières feuilles justifie un suivi de la réglette et de la lame selon la notice. Retrouvez les autres configurations dans la gamme de massicots IDEAL.
| Modèle | Différence utile | Quand le choisir |
|---|---|---|
| IDEAL THE 56 à table standard | Table standard et coupe plus courte | Le format brut reste compatible avec 560 mm. |
| THE 68 | 680 mm sur table standard | Le grand format est nécessaire, les déplacements de piles restent simples. |
| Massicot IDEAL THE 68 LT de 680 mm | Même coupe, avec soufflage | Les piles lourdes doivent être repositionnées fréquemment. |
| IDEAL 5560 hydraulique | Lame hydraulique et pile de 95 mm, mais coupe de 550 mm | L’épaisseur de pile est prioritaire et les formats restent plus petits. |
Les côtés de l’A2, 420 et 594 mm, sont inférieurs à ses 680 mm de longueur de coupe. Vérifiez néanmoins le format brut réel, les marges et toutes les étapes du plan de coupe avant de valider un travail.
Non. Le soufflage est propre au THE 68 LT. Ajouter des tables latérales au THE 68 standard apporte des appuis, sans le transformer en version LT.
Non. Les deux gammes annoncent 80 mm sans fausse presse et 77 mm avec celle-ci. Le passage au THE 68 augmente la longueur de coupe et la profondeur d’insertion.
Lot de 6 réglettes pour massicot IDEAL THE 68
Tables latérales pour massicots IDEAL THE 56 et THE 68
