Longueur de coupe
Longueur maximale de la ligne de coupe.
Caractéristiques clés :
|
Longueur de coupe 550 mm |
Hauteur de coupe 95 mm |
|
Entraînement de lame Hydraulique |
Table soufflante Non |

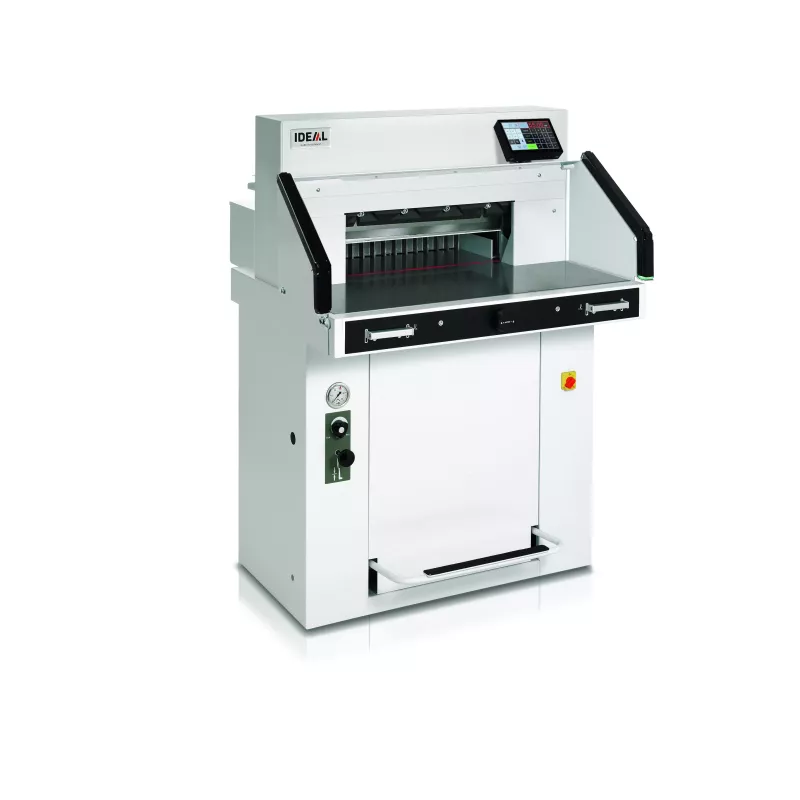

L’IDEAL 5560 associe une lame hydraulique à une presse hydraulique réglable pour la finition de piles jusqu’à 95 mm, dans une largeur de coupe de 550 mm.
16 282,00 € HT
Épaisseur des piles, cadence de production et réglage de la pression : nous vous aidons à valider ce massicot à presse hydraulique pour votre atelier.
Référence : 55613111Les repères de coupe pour choisir un modèle adapté à vos documents et à votre travail.
Longueur maximale de la ligne de coupe.
Jusqu’à 95 mm sans fausse presse ; 92 mm avec la fausse presse.
Distance maximale disponible derrière la ligne de coupe pour positionner le papier.
Les valeurs reprennent les caractéristiques du constructeur. Les aiguilles représentent des dimensions ou une capacité de coupe, pas une note de qualité. L’échelle est adaptée à la valeur affichée : comparez les chiffres et les unités entre les modèles.
La longueur de coupe indique la largeur maximale de la coupe. Sur un massicot, la hauteur de pile indique l’épaisseur du lot et la profondeur d’insertion correspond à l’espace disponible derrière la lame.
Une capacité en feuilles vaut pour le grammage indiqué. Une hauteur en millimètres ne se convertit pas en un nombre unique de feuilles. Pour les cisailles à matériaux, respectez les matières et les épaisseurs admises par la notice, ainsi que la lame montée sur la machine.
L’IDEAL 5560 s’adresse aux ateliers qui travaillent des piles épaisses dans une largeur de coupe de 550 mm. Sa lame et sa presse sont toutes deux hydrauliques, avec une hauteur maximale de 95 mm sans fausse presse. La table standard et les séquences programmables en font une configuration à examiner lorsque l’épaisseur traitée compte davantage que l’accès aux grands formats.
Le 5560 se distingue par l’association d’une coupe de 550 mm et d’une hauteur de pile de 95 mm. Cette combinaison répond notamment aux travaux A3 et SRA3. Comparez la hauteur de vos lots habituels et leur format brut : une capacité supplémentaire n’est utile que si les travaux et leur manutention permettent de l’exploiter.
Avec la fausse presse installée, la hauteur disponible est de 92 mm. Ces valeurs n’équivalent pas à un nombre fixe de feuilles, l’épaisseur du papier variant d’un support à l’autre. Si votre difficulté est surtout de faire entrer un grand côté sous la lame, le THE 68 et ses 680 mm de coupe répond à un autre besoin.
Sur le 5560, la lame et la presse sont hydrauliques. Le réglage de pression et son manomètre sont accessibles en façade.
La presse hydraulique maintient le papier avec un effort réglable de 200 à 1 100 daN. Le manomètre permet de lire ce réglage. Un papier différent ou une finition sensible justifie un essai adapté : le bon maintien ne se déduit pas de la seule hauteur de pile, et la valeur maximale n’est pas un réglage universel.
Vérifiez aussi la dernière étape de votre plan de coupe. Le 5560 annonce une coupe minimale de 32 mm sans fausse presse et de 60 mm avec celle-ci. Cette limite concerne les petites pièces restant entre la butée et la lame ; elle peut compter davantage que la largeur maximale pour certains travaux. Les contrôles de positionnement et de coupe d’essai restent essentiels avant une série.
L’écran tactile de 7 pouces pilote la butée arrière électrique et permet d’enregistrer 99 programmes de 99 étapes. Cette mémoire prépare les positions des travaux récurrents. La molette électronique permet également les ajustements manuels lorsque le travail demande une correction.
Associez chaque programme à un format brut et à une version de l’impression. Un même produit fini peut être imposé différemment lors d’une commande suivante : reprendre son ancien programme sans vérification ferait reproduire la mauvaise séquence. Contrôlez le premier lot avant de poursuivre. L’affichage au dixième de millimètre est une résolution d’affichage, pas une promesse de tolérance sur tous les papiers et toutes les piles. Notre guide sur l’organisation des travaux de coupe aide à préparer ce suivi.

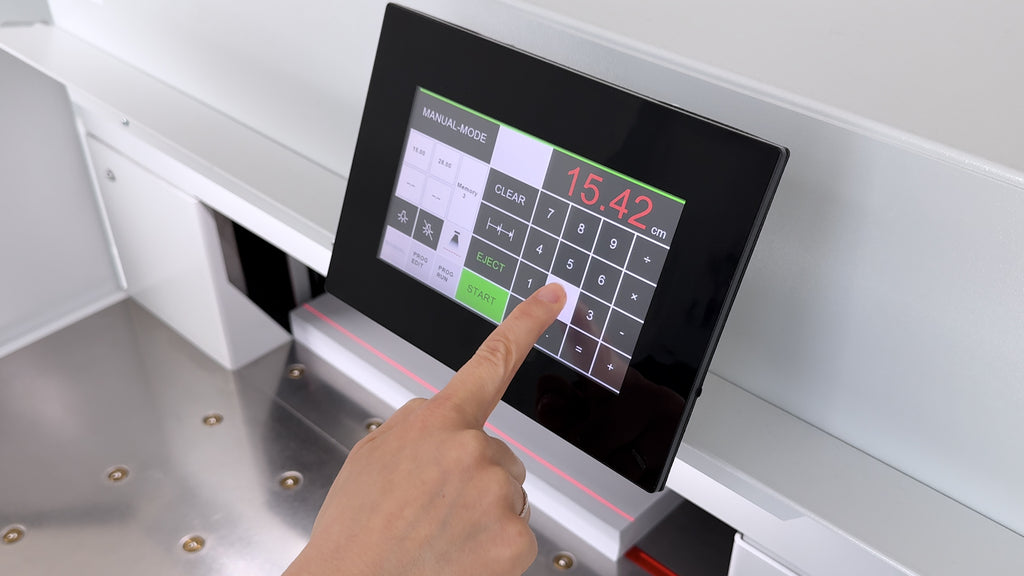

Commande commune au 5560 et au 5560 LT, illustrée ici sur la version LT : saisie directe d’une cote de butée.
La capacité de coupe ne suffit pas à dimensionner le poste. Pour une pile épaisse, comptez aussi les transferts, les rotations et les reprises. Le 5560 LT avec table soufflante conserve les mêmes limites de coupe et apporte une aide au déplacement des piles.
Les tables latérales 9000536 pour 5560 ajoutent des appuis pour les lots en attente et terminés. Elles demandent une implantation adaptée et ne créent pas de soufflage. Prévoyez l’arrivée de la machine, l’accès aux commandes et l’entretien avant installation. L’entretien suit la notice ; le guide sur les signes d’usure de la lame aide à reconnaître une perte de qualité.
| Modèle | Différence utile | Quand le choisir |
|---|---|---|
| 5560 | Pile jusqu’à 95 mm, lame hydraulique, table standard | Les lots sont épais et se manipulent sans besoin particulier de soufflage. |
| IDEAL 5560 LT : la version avec soufflage | Même capacité avec table soufflante | Les piles épaisses sont fréquemment déplacées et retournées. |
| THE 56 LT à table à air et coupe de 560 mm | Écran de 15,6 pouces et soufflage ; pile limitée à 80 mm | Les fonctions de la gamme THE et la manutention priment sur la hauteur maximale. |
| IDEAL THE 68 à table standard | Coupe plus large, hauteur de pile de 80 mm | Le format de départ exige plus de 550 mm sous la lame. |
Sur le 5560, la lame et la presse sont hydrauliques. Sur les THE 56 et THE 68, la presse est hydraulique mais l’entraînement de lame est électromécanique.
Non. La hauteur passe à 92 mm avec la fausse presse. Vérifiez la pile réelle plutôt qu’une conversion approximative en nombre de feuilles.
Non. Elles ajoutent des surfaces d’appui. Le soufflage des tables avant et arrière appartient à la configuration 5560 LT et doit être prévu dans le choix du modèle.
