Longueur de coupe
Longueur maximale de la ligne de coupe.
Caractéristiques clés :
|
Longueur de coupe 550 mm |
Hauteur de coupe 95 mm |
|
Entraînement de lame Hydraulique |
Table soufflante Oui — version LT |

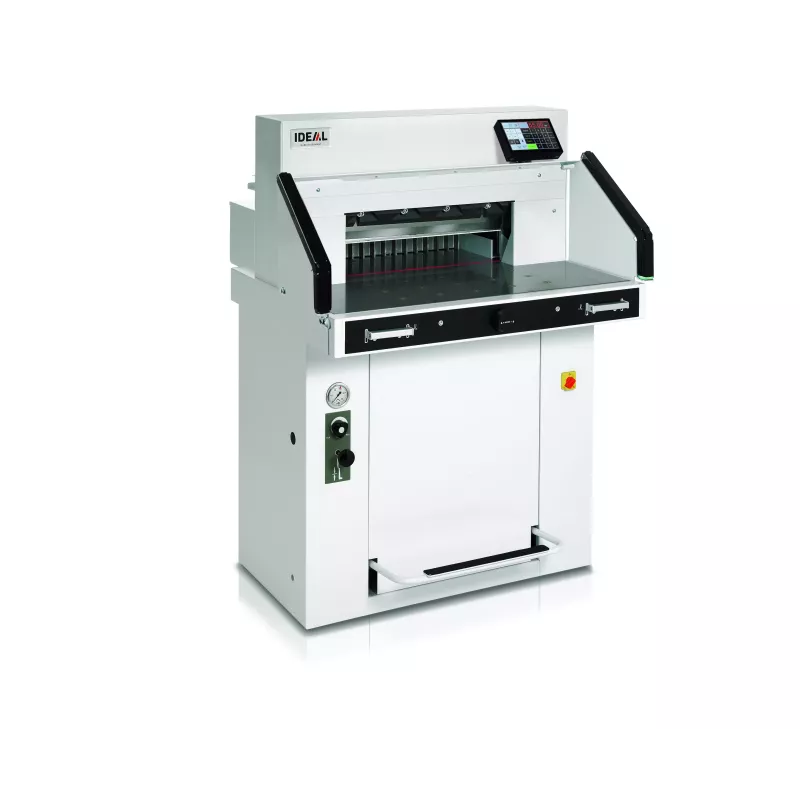

Le 5560 LT réunit une lame et une presse hydrauliques, une hauteur de pile de 95 mm et une table soufflante pour faciliter les reprises du papier.
17 943,00 € HT
Épaisseur des piles, cadence de production et réglage de la pression : nous vous aidons à valider ce massicot à presse hydraulique pour votre atelier.
Référence : 55614111Les repères de coupe pour choisir un modèle adapté à vos documents et à votre travail.
Longueur maximale de la ligne de coupe.
Jusqu’à 95 mm sans fausse presse ; 92 mm avec la fausse presse.
Distance maximale disponible derrière la ligne de coupe pour positionner le papier.
Les valeurs reprennent les caractéristiques du constructeur. Les aiguilles représentent des dimensions ou une capacité de coupe, pas une note de qualité. L’échelle est adaptée à la valeur affichée : comparez les chiffres et les unités entre les modèles.
La longueur de coupe indique la largeur maximale de la coupe. Sur un massicot, la hauteur de pile indique l’épaisseur du lot et la profondeur d’insertion correspond à l’espace disponible derrière la lame.
Une capacité en feuilles vaut pour le grammage indiqué. Une hauteur en millimètres ne se convertit pas en un nombre unique de feuilles. Pour les cisailles à matériaux, respectez les matières et les épaisseurs admises par la notice, ainsi que la lame montée sur la machine.
Le 5560 LT associe la coupe hydraulique de 550 mm à une table soufflante avant et arrière. Il vise les travaux où une pile épaisse doit aussi être déplacée et retournée plusieurs fois. Ses 95 mm répondent au besoin de capacité ; le soufflage accompagne les manipulations entre les passes.
Une pile peut rester dans la capacité du massicot tout en demandant un effort important pour être retournée ou amenée contre la butée. Sur le 5560 LT, l’air soufflé par le plateau réduit le frottement avec le papier. Les tables avant et arrière sont concernées, pour accompagner les déplacements sur la machine.
Cette aide devient pertinente lorsque plusieurs coupes se succèdent sur la même pile. Elle ne dispense pas de taquer les feuilles et de contrôler les appuis avant déclenchement. Si votre production nécessite peu de reprises, comparez aussi le 5560 à table standard : ses dimensions de coupe et son architecture hydraulique sont les mêmes.

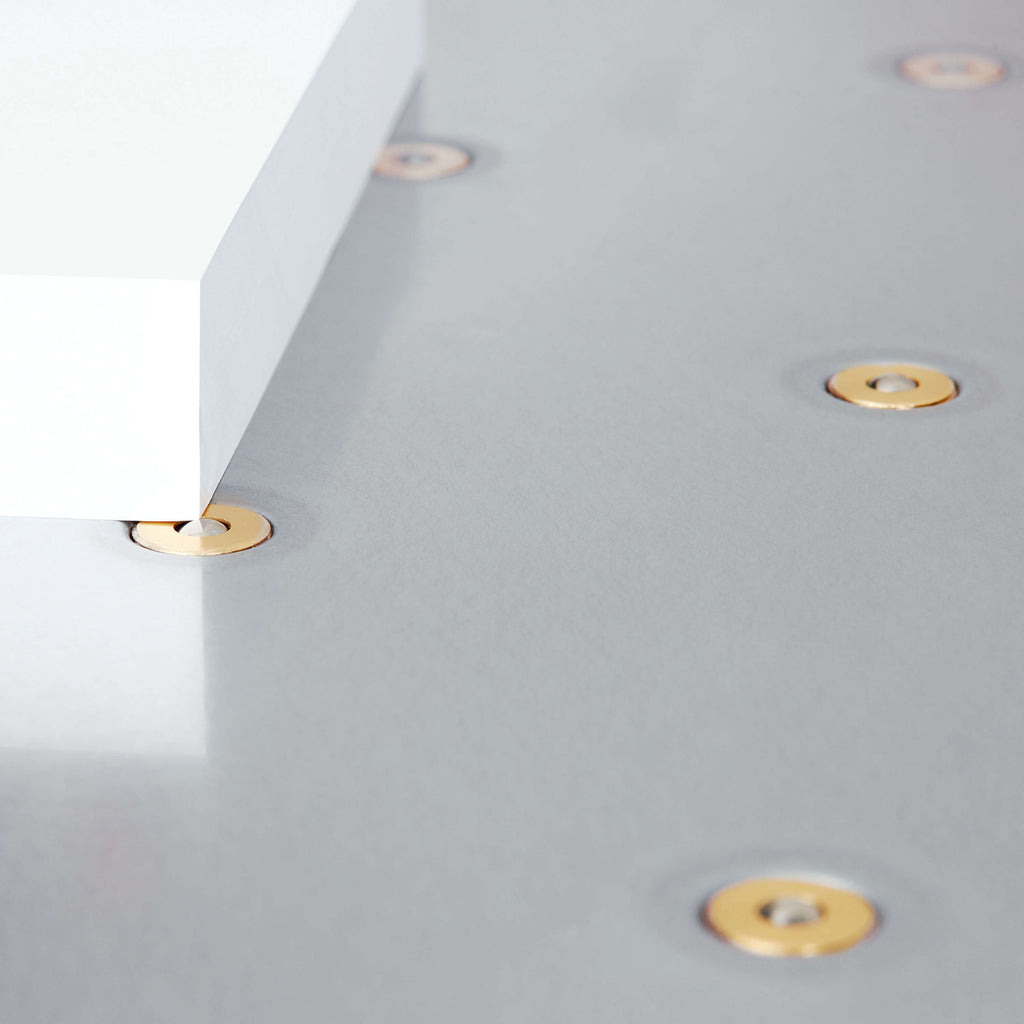

Les buses du 5560 LT créent une aide au glissement de la pile. Le soufflage agit sur la manutention, sans augmenter la capacité de coupe.
Le 5560 LT est conçu autour d’une longueur de coupe de 550 mm et d’une profondeur d’insertion de 570 mm. Pour des travaux A3 et SRA3, examinez le format brut avec ses marges et l’ensemble du plan de coupe. La rotation d’une pile peut modifier le côté présenté sous la lame : le format final seul ne permet pas de valider le travail.
La hauteur maximale de 95 mm devient 92 mm avec la fausse presse. La coupe minimale annoncée passe alors de 32 à 60 mm. Ces limites doivent être prises en compte dès la préparation de petites pièces. Si la largeur est le facteur limitant, le massicot grand format IDEAL THE 68 LT propose 680 mm avec soufflage, mais une hauteur de pile inférieure.
Le 5560 LT privilégie la hauteur de pile dans une largeur de coupe de 550 mm ; vérifier le parcours complet du papier avant de choisir.
Le 5560 LT entraîne hydrauliquement la lame et la presse. Le maintien du papier se règle de 200 à 1 100 daN, avec lecture au manomètre. Cette architecture diffère de celle de la gamme THE, qui emploie une lame électromécanique. Le type d’entraînement seul ne permet pas de déduire une cadence de production.
L’écran tactile de 7 pouces mémorise 99 programmes de 99 étapes pour piloter la butée arrière électrique. Identifiez les programmes par travail et par version, puis contrôlez un premier lot avant de répéter la séquence. Une réimpression peut changer d’imposition tout en conservant le même format fini. Le guide sur l’organisation du flux au massicot aide à coordonner les réglages et les transferts de piles.
Les tables latérales IDEAL 9000536 sont compatibles avec le 5560 et le 5560 LT. Elles apportent deux surfaces d’appui supplémentaires : leur intérêt est de donner une place aux lots avant et après traitement. Prévoyez l’encombrement correspondant et une circulation adaptée autour du poste.
Le soufflage ne prend pas en charge le transfert depuis l’imprimante ou le stockage. L’organisation des piles reste donc à prévoir en amont. Pour conserver une bonne finition, suivez l’état des bords coupés et des dernières feuilles ; l’entretien de la lame et de la réglette suit la notice constructeur. Notre guide sur l’usure d’une lame de massicot apporte des repères. Retrouvez les autres configurations parmi les massicots professionnels de la marque IDEAL.
| Modèle | Différence utile | Quand le choisir |
|---|---|---|
| IDEAL 5560 : version à table standard | Même coupe hydraulique, sans soufflage | Les piles sont épaisses mais demandent peu de déplacements. |
| 5560 LT | Pile de 95 mm et table soufflante | Capacité en hauteur et reprises fréquentes sont toutes deux nécessaires. |
| Massicot électrique IDEAL THE 56 LT | Écran de 15,6 pouces, soufflage, pile de 80 mm | Les fonctions de la gamme THE sont prioritaires et les lots restent moins hauts. |
| IDEAL THE 68 LT : coupe grand format avec soufflage | Coupe plus large avec soufflage | Les travaux nécessitent jusqu’à 680 mm sous la lame. |
Non. Les deux ont 550 mm de longueur de coupe et acceptent jusqu’à 95 mm de pile sans fausse presse, ou 92 mm avec elle. Le LT ajoute le soufflage des tables avant et arrière.
Non. Il facilite son déplacement sur le plateau. Il faut toujours constituer une pile régulière, vérifier son orientation et son appui contre la butée avant de couper.
Il décrit la résolution de l’affichage et des réglages, pas une tolérance garantie sur toute coupe. Le papier, le taquage, le maintien et l’état de la lame interviennent aussi ; une coupe d’essai reste nécessaire.
